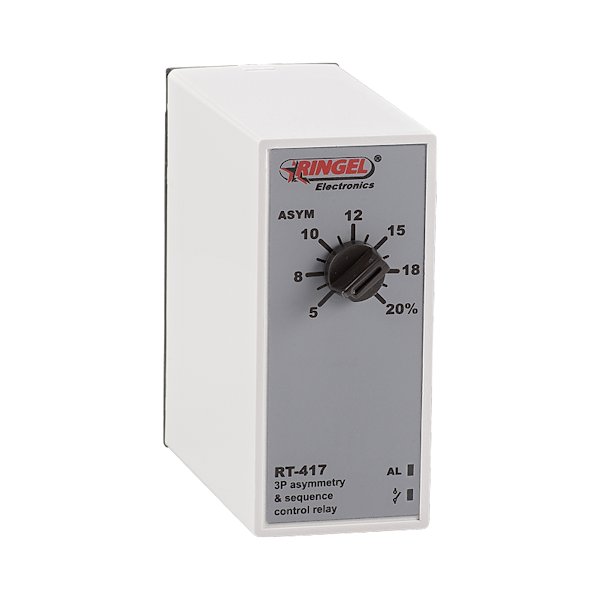

Τριφασικός επιτηρητής ασυμμετρίας και διαδοχής φάσεων RT-417 RINGEL

Επιτηρεί την ασυμμετρία και την διαδοχή των φάσεων με ρυθμισμένο όριο ασυμμετρίας από 5 έως 20%. Για βάση τύπου λυχνίας 8pin.

Χαρακτηριστικά:

• Μοντέλο: RT-417
• Τροφοδοσία: 400VAC +/10% , 50/60Hz
• Επαφές εξόδου: SPDT AC1 10A/250VAC
• Ρύθμιση ασυμμετρίας: από 5% έως 20%
• Χρόνος πτώσης: ~200msec (Προρυθμισμένος)
• Χρόνος επαναφοράς: 4sec (Προρυθμισμένος)
• Τύπος σύνδεσης: Βάση λυχνίας 8pin

Λειτουργίες:

• (3P) Τριφασικός (Three Phase)
• (As) Ασυμμετρία(Asymmetry)
• (Ps) Διαδοχή Φάσεων (Phase Sequence)
• (Pf) Απουσία Φάσης (Phase Failure)

Λειτουργία: Με την εφαρμογή της τροφοδοσίας ο επιτηρητής ελέγχει τις 3 φάσεις. Όσο αυτές είναι με την προρυθμισμένη σειρά(διαδοχή) και το ποσοστό ασυμμετρίας είναι κάτω από το ρυθμισμένο όριο τότε το relay είναι οπλισμένο. Αν αλλάξει η σειρά των φάσεων ή η ασυμμετρία ξεπεράσει το ρυθμισμένο όριο, τότε το relay απενεργοποιείται.

 Εφαρμογές: Προστασίες τριφασικών συστημάτων, μοτέρ.
